Was versteht man unter hochfest vorgespannte Schrauben?
Bei hochfest vorgespannte Schrauben (kurz HV-Schrauben) handelt es sich um Stahlbauschrauben nach EN1090 mit CE-Kennzeichnung. Vorgespannt bedeutet, dass jede HV-Schraube durch standardisiere Handhabung auf eine definierte Vorspannkraft gebracht werden kann. HV-Schrauben werden auch hochfeste Schrauben, Stahlbau-Garnitur oder Schrauben nach EN1090 genannt.
Wann werden HV-Schrauben verwendet?
HV-Schrauben werden im Stahlbau immer dann verwendet, wenn es sich um sicherheitsrelevante Stahlbauten handelt. Dabei sind die verschiedenen Typen der HV-Schrauben nach Ausführungsklassen oder Execution Classes, abgekürzt EXC zugeordnet. Es gibt 4 Klassen, wobei EXC 1 für einfache Konstruktionen steht und EXC 4 für Konstruktionen bei denen ein extremes Sicherheitsrisiko im Schadensfall gilt. HV-Schrauben finden in der Regel in der EXC 3 und 4 ihre Anwendung.
Welche Festigkeitsklasse haben HV-Schrauben?
HV-Schrauben haben die Festigkeitsklasse 10.9
Woraus besteht eine HV-Schraube?

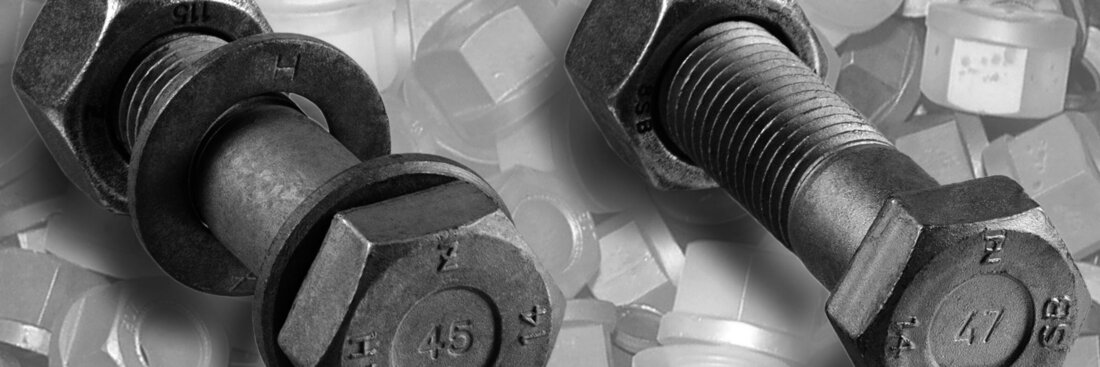

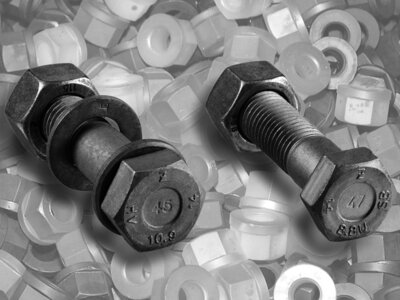

Eine HV-Schraube wird bei Schachermayer als eine Garnitur von einem Hersteller geliefert und besteht aus:
- Schraube
- Scheibe
- Mutter
Die Garnitur ist geprüft und die einzelnen Komponenten dürfen nicht mit anderen Herstellern vertauscht werden. Kopfnummer-Stempelung der HV-Schraube ermöglicht die Rückverfolgbarkeit auch nach dem Einbau. Die Mutter ist immer vorgeschmiert, um das optimale Drehmoment zu erreichen.
ACHTUNG: Zusätzliches Schmiermittel verfälscht das Drehmoment der Schraube und macht diese unbrauchbar.
Zertifikat ist Pflicht
Jede HV-Garnitur muss ein Prüfzeugnis vorweisen. Dieses bestätigt die CE-Kennzeichnung und dient als zusätzliche Dokumentation der Garnitur. Wird ein Zertifikat benötigt, muss das bei der Bestellung bekanntgegeben werden. Jenes wird Ihnen dann automatisch per Email zugeschickt.
(Autor: Nina Schwarz, )
